Ballbar диагностика станков в Ростове-на-Доне

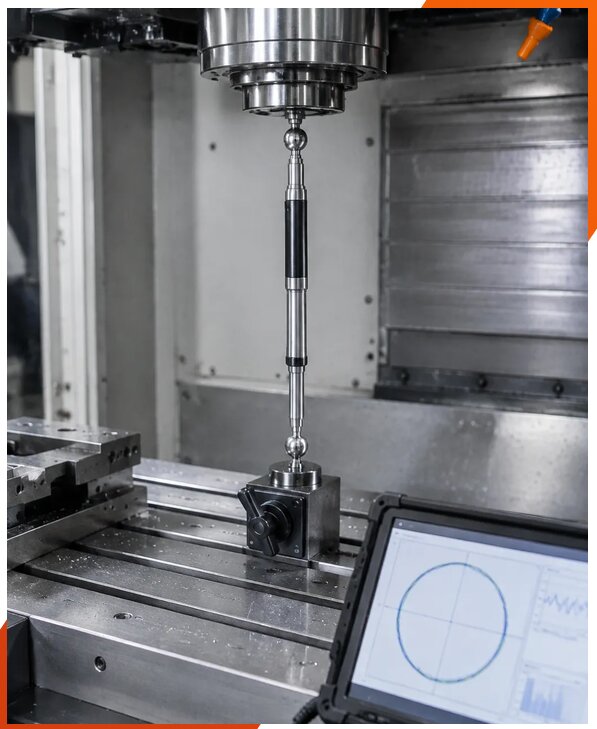

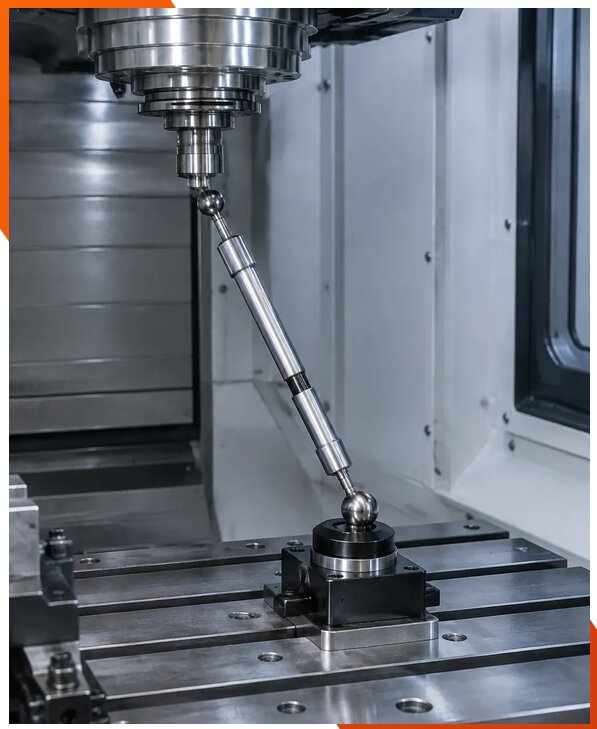

Ballbar диагностика станков помогает проверить точность круговой интерполяции и выявить отклонения, которые влияют на качество обработки. Во время теста измерительный прибор с шаровыми наконечниками соединяет две оси и регистрирует фактическую траекторию движения. Результаты сравнивают с заданной окружностью и анализируют по параметрам системы ЧПУ. Такая ballbar проверка станка показывает, насколько точно оборудование выполняет согласованное перемещение осей под нагрузкой.
Проверка нужна после ремонта, столкновения, перемещения или настройки станка, а также при появлении брака и нестабильных размеров. Диагностика круговой интерполяции выявляет люфт осей, ошибки масштаба и перпендикулярности, задержки сервоприводов, проблемы компенсации и дефекты передачи движения. Ballbar тест станка позволяет обнаружить причины отклонений без длительной разборки оборудования. Это практичный способ оценить точность позиционирования и повторяемость позиционирования по данным измерений, а не только по субъективным признакам.
Специалисты компании ЮнионикРу проводят ballbar диагностику ЧПУ на производстве и при необходимости выполняют ballbar тест с выездом. Компания работает с 2015 года. Опыт работы каждого нашего специалиста не менее 10 лет. Перед измерением уточняем модель станка, контроллер, тип осей и задачу проверки. На результаты влияют выбранный радиус, скорость подачи, прогрев, крепление датчика и состояние оборудования, поэтому условия теста фиксируются и учитываются при оценке.
- Проверяем круговую интерполяцию ЧПУ по выбранным осям и направлениям движения.
- Анализируем люфт осей, реверсивные ошибки, сервосогласование и повторяемость траектории.
- Сопоставляем измерения с допусками и требованиями к конкретной операции.
- Готовим отчет с графиками, выявленными отклонениями и рекомендациями по настройке.
Ballbar проверка точности ЧПУ помогает отделить программные и настройочные причины от механического износа. По результатам инженер определяет, достаточно ли корректировки параметров или нужна дефектовка станка. При необходимости предлагаем комплексную диагностику оборудования: оцениваем геометрическую точность, прямолинейность перемещений, перпендикулярность осей, проверяем ШВП и биение шпинделя. С учетом задачи могут потребоваться лазерный интерферометр, вибродиагностика, контроль температуры шпинделя и состояния подшипников. Эти измерения дополняют ballbar тест, но не заменяют его.
